43M-SCF12-D01 Разъем 4.3‑10 Male для супергибкого фидерного кабеля 1/2" | Серия OMNI FIT Premium, 6 ГГц

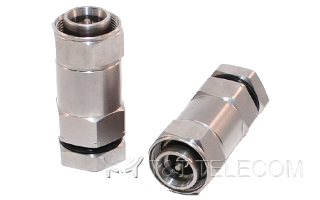

RFS 43M-SCF12-D01 — прямой разъём 4.3-10 male (вилка) 50 Ом для супергибкого коаксиального кабеля 1/2" (SCF12-50) серии OMNI FIT™ Premium. Рабочий диапазон частот — до 6,0 ГГц, степень защиты IP68. Интерфейс 4.3-10 — компактное ВЧ-соединение для жёстких условий эксплуатации, которому для соответствия требованиям по PIM не нужен нормированный момент затяжки гайки.

Разъёмы OMNI FIT™ рассчитаны на кабели CELLFLEX® (медный внешний проводник) и CELLFLEX® Lite (алюминиевый внешний проводник). Конструкция обеспечивает качественный интерфейс «разъём — кабель» и упрощает, ускоряет монтаж.

Назначение и применение

Разъём устанавливается на фидерный кабель 1/2" в антенно-фидерных трактах базовых станций сотовой связи: для подключения фидера к антеннам, радиомодулям, перемычкам и другому оборудованию тракта.

Особенности

• Сверхнизкая пассивная интермодуляция (PIM) — минимальный уровень собственных паразитных сигналов.
• Конструкция из двух частей повышает эффективность установки.
• Водонепроницаемое уплотнение как в сочленённом, так и в несочленённом состоянии.
• Снижение усилий при монтаже и повышение безопасности при эксплуатации.
• Покрытие NiTin — высокая коррозионная стойкость в тяжёлых климатических условиях.
• Многозаходная резьба Tristart — упрощённая и ускоренная затяжка.
• Соответствие RoHS (ЕС) и CRoHS (Китай).

Технические характеристики

На основе разъёма 43M-SCF12-D01 и кабеля SCF12-50 изготавливаются кабельные сборки для базовых станций.

Документация

• RFS 43M-SCF12-D01 — техническое описание
