NF-SCF12-D01 Разъем N Female для супергибкого фидерного кабеля 1/2" | Серия OMNI FIT Premium, 3.7 ГГц

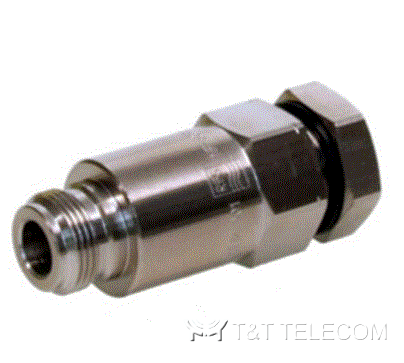

RFS NF-SCF12-D01 — прямой разъём N female (розетка) 50 Ом для супергибкого коаксиального кабеля 1/2" (SCF12-50) серии OMNI FIT™ Premium. Рабочий диапазон частот — до 3,7 ГГц. Разъём N-типа охватывает высокочастотный диапазон и подходит в том числе для унаследованных систем.

Разъёмы OMNI FIT™ рассчитаны на кабели CELLFLEX® (медный внешний проводник) и CELLFLEX® Lite (алюминиевый внешний проводник). Конструкция обеспечивает качественный интерфейс «разъём — кабель» и упрощает, ускоряет монтаж. Уплотнение по внешнему проводнику и оболочке выполняется резьбовой прокладкой с компрессионной посадкой на 360°; самосмазывающийся полимерный узел фиксирует гофру кабеля, предотвращает разность электрохимических потенциалов и прилегает к оболочке.

Назначение и применение

Разъём устанавливается на фидерный кабель 1/2" в антенно-фидерных трактах базовых станций сотовой связи: для подключения фидера к антеннам, радиомодулям, перемычкам и другому оборудованию тракта.

Особенности

• Сверхнизкая пассивная интермодуляция (PIM) — минимальный уровень собственных паразитных сигналов.
• Конструкция из двух частей повышает эффективность установки.
• Водонепроницаемое уплотнение как в сочленённом, так и в несочленённом состоянии.
• Снижение усилий при монтаже и повышение безопасности при эксплуатации.
• Покрытие NiTin — высокая коррозионная стойкость в тяжёлых климатических условиях.
• Многозаходная резьба Tristart — упрощённая и ускоренная затяжка.
• Соответствие RoHS (ЕС) и CRoHS (Китай).

Технические характеристики

На основе разъёма NF-SCF12-D01 и кабеля SCF12-50 изготавливаются кабельные сборки для базовых станций.

Документация

• RFS NF-SCF12-D01 — техническое описание
