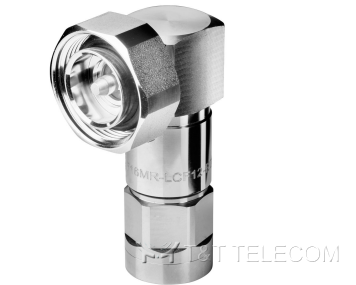

RFS 716MR-LCF12-E01 — угловой разъём 7-16 DIN male (вилка) для фидерного кабеля 1/2" серии OMNI FIT™ Premium с полимерным зажимом и компрессионным уплотнением. Предназначен для коаксиальных кабелей с низкими потерями CELLFLEX® (LCF) диаметром 1/2" и вспененным диэлектриком. Все разъёмы RFS проходят проверку на соответствие техническим и электрическим требованиям.
Разъёмы OMNI FIT™ рассчитаны на кабели CELLFLEX® с медными и алюминиевыми проводниками и обеспечивают качественное согласованное соединение «разъём — кабель», упрощая и ускоряя монтаж. Уплотнение между гофрированным внешним проводником и корпусом выполняет шестисекторная полимерная втулка-цанга, которая равномерно обжимает проводник по всей окружности (360°). Самосмазывающаяся полимерная втулка исключает разность электрохимических потенциалов и обеспечивает плотное уплотняющее сжатие кабеля.
Назначение и применение
Разъём устанавливается на фидерный кабель 1/2" в антенно-фидерных трактах базовых станций сотовой связи: для подключения фидера к антеннам, радиомодулям, перемычкам и другому оборудованию тракта.
Особенности
- Сверхмалые пассивные интермодуляционные (PIM) искажения.
- Двухсекционная конструкция: визуальный контроль сцепления секций и безопасный монтаж.
- Концепция OMNI FIT™ — упрощённое применение и сокращённая номенклатура запаса.
- Водонепроницаемое уплотнение в соединённом и разъединённом состоянии.
- Покрытие корпуса Ni-Ti-In (никель-титан-индий) — защита от коррозии в суровых климатических условиях.
- Многозаходная (трёхзаходная) резьба — упрощённая и ускоренная затяжка.
- Соответствие RoHS (ЕС) и CRoHS (Китай).
Технические характеристики
| Параметр | Значение |
|---|
| Модель | 716MR-LCF12-E01 |
| Производитель | RFS |
| Тип линии передачи | коаксиальный кабель |
| Диаметр кабеля | 12,7 мм (1/2") |
| Тип кабеля | с вспененным диэлектриком |
| Совместимые кабели | LCF12-50J, ICA12-50JPL, ICA12-50JPLW, ICA12-50JPLLW |
| Интерфейс | 7-16 DIN |
| Волновое сопротивление | 50 Ом |
| Модельный ряд | OMNI FIT™ Premium, угловой |
| Уплотнение внешнего проводника | полимерная втулка-цанга, обжатие по окружности 360° |
| Исполнение | вилка (male) |
| Покрытие наружное / внутреннее | Ni-Ti-In / серебро |
| Длина | 55,8 мм |
| Внешний диаметр | 32 мм |
| Масса | 0,15 кг |
| Центральный контакт | чашечка |
| Присоединение внешнего проводника | круговое (360°) обжатие |
| Интермодуляция 3-го порядка (2 × 20 Вт) | −163 дБн; −167 дБн (типовое) |
| Верхняя граничная частота | 6 ГГц |
| КСВН (обратные потери) | до 1 ГГц: 1,02 (40,0 дБ); 1–2,7 ГГц: 1,03 (36,6 дБ); 2,7–3,7 ГГц: 1,06 (30,7 дБ) |
| Размер ключа (прямое / обратное вращение) | 26 мм / 26 мм |
| Степень защиты | IP68 |
КСВН и обратные потери по диапазонам
| Диапазон частот | 0–1,0 ГГц | 1,0–2,2 ГГц | 2,2–2,7 ГГц | 2,7–3,8 ГГц | 3,8–5,0 ГГц | 5,0–6,0 ГГц |
|---|
| КСВН | 1,04 | 1,06 | 1,08 | 1,10 | 1,15 | 1,22 |
| Обратные потери, дБ | 34,1 | 31 | 28 | 26 | 23 | 20 |
