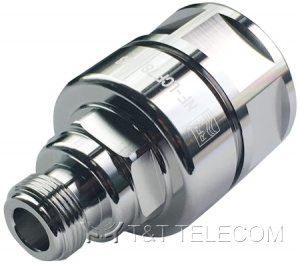

NF-LCF78-C03 Разъем N Female для фидерного кабеля 7/8" | Серия OMNI FIT™ Standard, 6 ГГц
Производитель: RFS
Разъем N female RFS NF-LCF78-C03 OMNI FIT Standard с уплотнительным...
1 400 руб
Запросить цену
N female

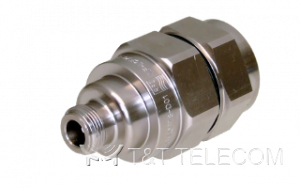

NF-LCF78-D01 Разъем N Female для фидерного кабеля 7/8" | Серия OMNI FIT™ Premium, 3.7 ГГц
Производитель: RFS
Прямой разъем N female 50 Ом RFS NF-LCF78-D01 OMNI FIT Premium...
4 070 руб
Запросить цену
NF-LCF78-E01 Разъем N Female для фидерного кабеля 7/8" | Серия OMNI FIT Premium, 6 ГГц
Производитель: RFS
Прямой разъем N female RFS NF-LCF78-E01 OMNI FIT Premium для...
3 380 руб
Запросить цену
Разъём N female 7/8" RFS (розетка) — коаксиальный соединитель для радиочастотного кабеля с гофрированным внешним проводником диаметром по изоляции 7/8 дюйма. Разъёмы рассчитаны на кабель RFS CELLFLEX LCF78-50 и совместимы с кабелями 7/8" ведущих производителей — полный перечень приведён в таблице.
Назначение и особенности
Разъём N-типа — универсальный резьбовой коаксиальный интерфейс, широко применяемый в ретрансляторах, системах DAS, оборудовании радиодоступа и измерительной технике. Он компактнее 7-16 и удобен там, где мощность в тракте умеренная, а оборудование имеет N-порты. Исполнение female — розетка (гнездо) с гнездовым центральным контактом; её ставят на конец фидера, когда ответная часть на оборудовании или перемычке выполнена вилкой. Кабель 7/8" — основной типоразмер магистрального фидера базовых станций: он сочетает умеренное затухание с приемлемой массой и гибкостью.
Совместимые кабели
| Производитель (серия) | Совместимые кабели | Страна |
|---|---|---|
| RFS (Cellflex) | LCF78-50JA, LCF78-50JFNA, LCF78-50JFNL, LCF 78-50JL, LCF78-50CPR | Германия |
| Acome (Hupercell) | HPL 50-7/8 LA M5407, HPL 50-7/8 F M5423, HPL 50-7/8 F HFR M5323 | Франция |
| CommScope (Andrew) | AVA5-50 (LDF5-50A) 7/8″, AVA5-50FX 7/8″, AVA5P-50-42, AVA5P-50FX-42, AVA5P-50-43B, AVA5P-50FX-35, AVA5P-50-35, AVA5RK-50, AVA5RKP-50FX-35, AVA5RK-50FX | США |
| Prysmian (Draka) | RFA 7/8”-50 (NKRFA07800), RFA 7/8”-50 GHF (NKRFA07801), RFA 7/8”-50 BHF (NKRFA07802), RFA 7/8”-50 BHF (UL) CATVR (NKRFA07802) | Финляндия |
| Eupen (Microcell) | EC5-50-A /HF/ FR/HF–FR (5228 A), EC5-50-A-FR 5228-A-HLFR, EC5-50-HF 5228X, EC5-50-HF-FR 5228X-HLFR | Бельгия |
| Hansen | RF 50 7/8″L, RF50Z 7/8″L, RF50 7/8″S, RF50Z 7/8″S, RF 50 7/8″LAL, RF50Z 7/8″LAL | Китай |
| Hengxin | HCTAY-50-22, HCTAYZ-50-22 | Китай |
| Huber+Suhner | SUCOFEED 7/8, SUCOFEED 7/8 FR, SUCOFEED 7/8 HF A, SUCOFEED 7/8 LA, SUCOFEED 7/8 LA FR A, SUCOFEED 7/8 LW LA A | Швейцария |
| Leoni (FlexLine) | FlexLine 7/8”R | Германия |
| LS Cable | LHF 22D 7/8”, LHF-FR 22D, HFC 22D / HFC-FR 22D, HFSC 22D / HFSC-FR 22D | Корея |
| Spinner | LF 7/8″-50-PE (BN: A73089), LF 7/8″-50-CPR (BN: A73029) | Германия |
| Кабели отечественного производства | РК 50-23-391-C (7/8″R)″, РК 50-23-391-Снг(C)-HF(7/8″R HF)″, РК50-22-37-С, РК50-22-38-С нг, РК50-22-39-С, РК50-22-310-С нг(С)-HF | Россия |
На что смотреть при выборе
- соответствие разъёма марке и серии кабеля 7/8": диаметры проводников и профиль гофры у производителей различаются;
- интерфейс (N) и пол ответной части на порту оборудования или антенны;
- прямое или угловое исполнение — угловые разъёмы экономят место при подключении к антеннам и выносным модулям;
- способ монтажа и инструмент для разделки кабеля, рекомендованный для выбранной серии разъёмов;
- герметизация уплотнительными кольцами и защита места соединения при наружной установке;
- требования к пассивной интермодуляции в многодиапазонных трактах.
Подбор и поставка
Подберём разъёмы под марку кабеля и порты оборудования, проверим совместимость серий и при необходимости дополним заказ инструментом для разделки и средствами герметизации. Поставка по России.
