Разъемы для излучающего кабеля

Подбор по параметрам
Название



Разъёмы для излучающего кабеля RFS предназначены для радиоизлучающего коаксиального кабеля RADIAFLEX диаметром 1/2", 7/8", 1-1/4" и 1-5/8". Программа включает соединители 4.3-10 female, 7-16 DIN female и male, N female и male — для подключения излучающего кабеля к ретрансляторам, базовым станциям, делителям и нагрузкам в тоннелях, метро и зданиях.

Назначение и особенности

В разделе представлены оба исполнения: male (вилка, штекер) и female (розетка, гнездо) — пол разъёма выбирается по ответной части порта оборудования или перемычки.

Программа поставок

МодельОписание
43F-RA114-P02Разъем 4.3-10 Female для излучающего кабеля RADIAFLEX 1-1/4"

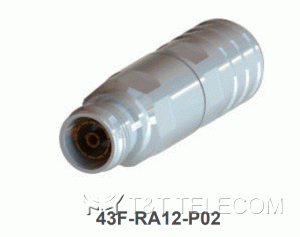

43F-RA12-P02Разъем 4.3-10 Female для излучающего кабеля RADIAFLEX 1/2"

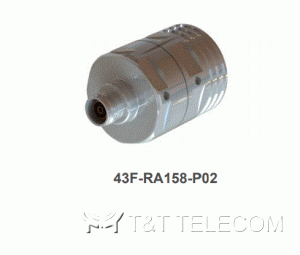

43F-RA158-P02Разъем 4.3-10 Female для излучающего кабеля RADIAFLEX 1-5/8"

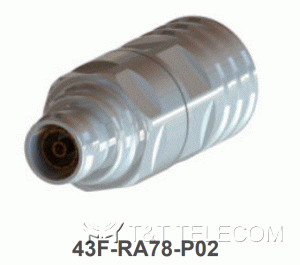

43F-RA78-P02Разъем 4.3-10 Female для излучающего кабеля RADIAFLEX 7/8"
716F-RA114-016Разъем 7-16 DIN Female для излучающего кабеля RADIAFLEX 1-1/4"
716F-RA114-P01Разъем 7-16 DIN Female для излучающего кабеля RADIAFLEX 1-1/4"
716F-RA114-P02Разъем 7-16 DIN Female для излучающего кабеля RADIAFLEX 1-1/4"
716F-RA158-016Разъем 7-16 DIN Female для излучающего кабеля RADIAFLEX 1-5/8"
716F-RA158-P01Разъем 7-16 DIN Female для излучающего кабеля RADIAFLEX 1-5/8"
716F-RA158-P02Разъем 7-16 DIN Female для излучающего кабеля RADIAFLEX 1-5/8"
716F-RA78-016Разъем 7-16 DIN Female для излучающего кабеля RADIAFLEX 7/8"
716F-RA78-P02Разъем 7-16 DIN Female для излучающего кабеля RADIAFLEX 7/8"
716M-RA78-015Разъем 7-16 DIN Male для излучающего кабеля RADIAFLEX 7/8"
716M-RA78-P02Разъем 7-16 DIN Male для излучающего кабеля RADIAFLEX 7/8"
NF-RA114-016Разъем N Female для излучающего кабеля RADIAFLEX 1-1/4"
NF-RA12-012Разъем N Female для излучающего кабеля RADIAFLEX 1/2"
NF-RA12-P02Разъем N Female для излучающего кабеля RADIAFLEX 1/2"
NF-RA158-016Разъем N Female для излучающего кабеля RADIAFLEX 1-5/8"
NF-RA78-016Разъем N Female для излучающего кабеля RADIAFLEX 7/8"
NM-RA12-011Разъем N Male для излучающего кабеля RADIAFLEX 1/2"
NM-RA12-P02Разъем N Male для излучающего кабеля RADIAFLEX 1/2"
NM-RA78-015Разъем N Male для излучающего кабеля RADIAFLEX 7/8"

Сняты с производства: 716F-RA114-P01 — разъём 7-16 DIN Female для излучающего кабеля RADIAFLEX 1-1/4"; 716F-RA158-P01 — разъём 7-16 DIN Female для излучающего кабеля RADIAFLEX 1-5/8".

На что смотреть при выборе

  • соответствие разъёма конкретной серии и диаметру излучающего кабеля — щелевой внешний проводник требует специальной конструкции зажима;
  • интерфейс (7-16, 4.3-10, N и др.) и пол ответной части на порту оборудования или антенны;
  • прямое или угловое исполнение — угловые разъёмы экономят место при подключении к антеннам и выносным модулям;
  • способ монтажа и инструмент для разделки кабеля, рекомендованный для выбранной серии разъёмов;
  • герметизация уплотнительными кольцами и защита места соединения при наружной установке;
  • требования к пассивной интермодуляции в многодиапазонных трактах.

Подбор и поставка

Подберём разъёмы под марку кабеля и порты оборудования, проверим совместимость серий и при необходимости дополним заказ инструментом для разделки и средствами герметизации. Поставка по России.
