4.3-10 Female 7-16 Male

Переходник 4.3-10 Female – 7-16 Male — коаксиальный переходник (4.3-10 розетка — 7-16 вилка) для построения антенно-фидерного тракта базовых станций сотовой связи. Раздел входит в группу коаксиальных адаптеров RFS и объединяет переходы с одинаковой парой интерфейсов.

Назначение

Переход сопрягает тракты с разными интерфейсами. Типичная задача — подключение существующих фидеров и джамперов 7-16 к современным радиоблокам и антеннам с разъёмами 4.3-10 при модернизации базовой станции, а также обратная задача — подключение нового оборудования к действующему тракту. Сторона 4.3-10 выполнена как розетка — к ней подключается ответная вилка; сторона 7-16 — как вилка, к ней подключается ответная розетка.

Об интерфейсах

• 4.3-10 — компактный низкоинтермодуляционный разъём, который применяется в современных радиоблоках (RRU) и антеннах базовых станций; он меньше 7-16 и позволяет размещать больше портов на панели оборудования, выпускается в резьбовом исполнении, с ручным накручиванием (Hand-Screw) и с быстрым соединением Push-Pull.
• 7-16 DIN — крупный резьбовой разъём, традиционный стандарт фидерных трактов базовых станций; рассчитан на высокую мощность и низкий уровень интермодуляции, широко используется на антеннах, фильтрах, сумматорах и оборудовании прошлых поколений.

На что смотреть при выборе

• Низкий уровень пассивной интермодуляции (PIM): для тракта базовых станций применяются переходники с малыми интермодуляционными составляющими третьего порядка.
• КСВН и рабочий диапазон частот должны соответствовать диапазонам системы.
• Качество изготовления и покрытия контактов — от него зависит долговременная стабильность PIM и КСВН.

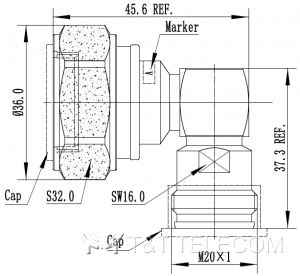

• Прямое или угловое исполнение — по условиям прокладки кабеля и доступу к порту.
• При наружной установке место соединения дополнительно герметизируют от влаги.
• Соединение затягивают с моментом, рекомендованным производителем, — это сохраняет контакты и стабильность характеристик.

Подбор и поставка

Подберём переходники 4.3-10 Female – 7-16 Male и другие ВЧ соединители под ваш тракт, проверим совместимость интерфейсов и организуем поставку.
