Разъем NF-LCF12-C02 N female - розетка прямая для коаксиального кабеля 1/2" | Серия OMNI FIT™ Standard, 6 ГГц
Разъемы RFS снятые с производства
ПроизводительRFS
Цена1 440 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

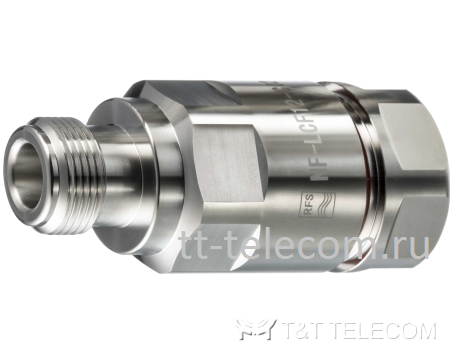

RFS NF-LCF12-C02 — коаксиальный соединитель типа N, гнездо (розетка, female), для гофрированного коаксиального кабеля 50 Ом 1/2" (LCF12-50, ICA12-50). Рабочий диапазон частот до 6 ГГц, водонепроницаемость IP68, серия OMNI FIT™ Standard.
Высокопроизводительные разъёмы OMNI FIT предназначены для медных кабелей CELLFLEX и алюминиевых кабелей CELLFLEX Lite; конструкция упрощает и ускоряет монтаж разъёма на кабель. Все разъёмы RFS проходят полное тестирование на соответствие механическим и электрическим требованиям отраслевых стандартов.
Изделие снято с производства. Сейчас выпускается новая модификация этой серии — NF-LCF12-C03. Наличие складских остатков уточняйте по запросу.
Технические характеристики
| Параметр | Значение |
|---|---|
| Применение | коаксиальный кабель |
| Размер кабеля | 1/2 дюйма |
| Тип кабеля | с вспененным диэлектриком; излучающий |
| Модельный ряд кабелей | серии LCF12-50, ICA12-50, RCF12-50 |
| Интерфейс разъёма | N |
| Тип разъёма | OMNI FIT Standard |
| Метод уплотнения | уплотнительное кольцо |
| Тип (интерфейс) | розетка |
| Номинальное сопротивление | 50 Ом |
| Продукты PIM 3-го порядка @ 2×20 Вт | −159 дБн (типичное) |
| Верхняя граничная частота | 6 ГГц |
| Покрытие внешнее/внутреннее | триметалл/серебро |
| Длина | 55.4 мм |
| Наружный диаметр | 25.9 мм |
| Масса | 0.11 кг |
| Внутренний контакт | чашка |
| Крепление внешнего контакта | пружинное C-образное кольцо |
| Размер гаечного ключа (прямое вращение) | 24 мм |
| Размер гаечного ключа (обратное вращение) | 24 мм |
| Степень защиты | IP68 |
| Инструмент для зачистки кабеля | TRIM-SET-L12-C02 |
КСВН и обратные потери
| Диапазон частот | 0–1.0 ГГц | 1.0–2.7 ГГц | 2.7–3.7 ГГц |
|---|---|---|---|
| КСВН | 1.03 | 1.04 | 1.08 |
| Обратные потери | 36.6 дБ | 34.1 дБ | 28.3 дБ |
Документация
| . |
|---|
- DATASHEET 137.1 КБ
