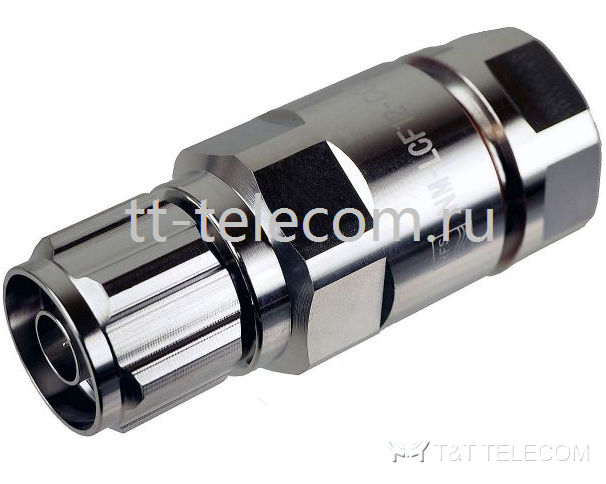

RFS NM-LCF12-C02 — разъём типа N, штекер (вилка, male), для гофрированного коаксиального кабеля 50 Ом 1/2" (LCF12-50, ICA12-50). Серия OMNI FIT Standard, верхняя граничная частота 6 ГГц, водонепроницаемость IP68.
Изделие снято с производства. Сейчас выпускается новая модификация этой серии — NM-LCF12-C03. Наличие складских остатков уточняйте по запросу.
Особенности
- Разработан для обеспечения высокого качества соединения, упрощает и ускоряет монтаж разъёма
- Экономичная двухсекционная конструкция для безопасной и простой установки
- Совместимость с медными и алюминиевыми кабелями
- Надёжная механическая конструкция и улучшенные электрические характеристики
- Все разъёмы RFS проходят полное тестирование на соответствие механическим и электрическим требованиям отраслевых спецификаций
- Соответствие директиве ЕС RoHS (2011/65/EU) и CRoHS (Китай)
Технические характеристики
| Параметр | Значение |
|---|
| Применение | коаксиальный кабель |
| Размер кабеля | 1/2 дюйма |
| Тип кабеля | с вспененным диэлектриком; излучающий |
| Модельный ряд кабелей | серии LCF12-50, ICA12-50, RCF12-50 |
| Интерфейс разъёма | N |
| Тип разъёма | OMNI FIT Standard |
| Метод уплотнения | уплотнительное кольцо |
| Тип (интерфейс) | вилка |
| Номинальное сопротивление | 50 Ом |
| Продукты PIM 3-го порядка @ 2×20 Вт | <−155 дБн |
| Верхняя граничная частота | 6 ГГц |
| Покрытие внешнее/внутреннее | триметалл/серебро |
| Длина | 58.7 мм |
| Наружный диаметр | 25.9 мм |
| Масса | 0.12 кг |
| Внутренний контакт | подпружиненный штырь |
| Крепление внешнего контакта | пружинное кольцо |
| Размер гаечного ключа (прямое вращение) | 24 мм |
| Размер гаечного ключа (обратное вращение) | 24 мм |
| Степень защиты | IP68 |
КСВН и обратные потери
| Диапазон частот | 0–1.0 ГГц | 1.0–2.7 ГГц | 2.7–3.7 ГГц |
|---|
| КСВН | 1.03 | 1.04 | 1.08 |
| Обратные потери | 36.6 дБ | 34.1 дБ | 28.3 дБ |
