Полужесткий СВЧ коаксиальный кабель SUCOFORM_86_FEP
Кабельная продукция
ПроизводительHUBER+SUHNER
Цена4 400 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
HUBER+SUHNER SUCOFORM_86_FEP — полужёсткий СВЧ коаксиальный кабель 50 Ом с возможностью ручной формовки (hand-formable). Рабочая частота до 40 ГГц, температура до 165 °C, ø2,5 мм, оболочка FEP.
Назначение и применение
Формуемые вручную кабели SUCOFORM используются как замена полужёстким (semi-rigid) кабелям для межблочных соединений и внутреннего монтажа СВЧ-аппаратуры: кабель можно изогнуть по месту вручную.

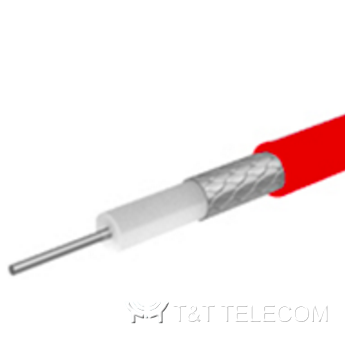

Конструкция
| Параметр | Значение |
|---|---|
| Центральный проводник | твёрдая посеребрённая омеднённая стальная проволока, ø0,53 мм |
| Диэлектрик | PTFE (фторопласт), ø1,65 мм |
| Внешний проводник | пролуженная оплётка из лужёных медных проволок, ø2,10 мм |
| Внешняя оболочка | Teflon® FEP (фторэтиленпропилен), 2,50 ± 0,10 мм |
Модификации серии SUCOFORM 86
| Обозначение кабеля | Part Number | Краткое описание |
|---|---|---|
| SUCOFORM_86 | 22511613 | 50 Ом, 40 ГГц, 165 °C, ø2,1 мм, без оболочки |
| SUCOFORM_86_75 | 22511720 | 75 Ом, 4 ГГц, 165 °C, ø2,1 мм, без оболочки |
| SUCOFORM_86_75_FEP | 22511970 | 75 Ом, 4 ГГц, 165 °C, ø2,5 мм, оболочка FEP |
| SUCOFORM_86_CT | 85030751 | фазовая температурная стабильность, 50 Ом, 40 ГГц, 200 °C, ø2,15 мм, без оболочки |
| SUCOFORM_86_FEP | 22511942 | 50 Ом, 40 ГГц, 165 °C, ø2,5 мм, оболочка FEP |
| SUCOFORM_86_LSFH | 22512147 | 50 Ом, 40 ГГц, 85 °C, ø3,2 мм, оболочка LSFH |
| SUCOFORM_86_PE | 22511631 | 50 Ом, 40 ГГц, 85 °C, ø3,2 мм, оболочка PE |
