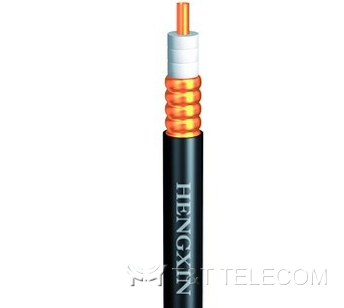

Hengxin HCTAY-50-22 — коаксиальный фидерный кабель 50 Ом диаметром 7/8″ с внешним проводником из гофрированной медной трубки для построения антенно-фидерного тракта. Внутренний проводник — гладкая медная трубка, диэлектрик — физически вспененный полиэтилен; частота отсечки 5,2 ГГц, затухание 4,1 дБ/100 м на 1000 МГц.
Материалы конструкции
| Параметр | Значение |
|---|
| Внутренний проводник | гладкая медная трубка |
| Диэлектрик | физически вспененный полиэтилен |
| Внешний проводник | гофрированная медная трубка |
Размеры
| Параметр | Значение |
|---|
| Диаметр внутреннего проводника | 9,00 мм |
| Диаметр диэлектрика | 22,30 мм |
| Диаметр внешнего проводника | 24,90 мм |
| Диаметр по оболочке | 27,50 мм |
Механические характеристики
| Параметр | Значение |
|---|
| Мин. радиус изгиба, однократный | 90 мм |
| Мин. радиус изгиба, многократный | 250 мм |
| Мин. число изгибов | 15 |
| Прочность на растяжение | 1470 Н (325 lb) |
Электрические характеристики
| Параметр | Значение |
|---|
| Погонная ёмкость | 75,0 пФ/м (22,9 пФ/фут) |
| Волновое сопротивление | 50 ± 1 Ом |
| Скорость распространения | 89% |
| Пиковое напряжение ВЧ | 3,00 кВ |
| Пиковая мощность | 91 кВт |
| Частота отсечки | 5,20 ГГц |
| Эффективность экранирования (>10 МГц) | >120 дБ |
| Сопротивление изоляции | 5000 МОм·км |
| КСВН 800–1000 МГц | ≤1,10 |
| КСВН 1700–2200 МГц | ≤1,13 |
| КСВН 2200–2700 МГц | ≤1,15 |
Условия эксплуатации
| Параметр | Значение |
|---|
| Температура хранения | −55…+85 °C |
| Температура монтажа | −40…+60 °C |
| Рабочая температура | −55…+85 °C |
Затухание и средняя мощность
| Частота, МГц | Затухание, дБ/100 м | Затухание, дБ/100 футов | Средняя мощность, кВт |
|---|
| 100 | 1,19 | 0,36 | 8,62 |
| 150 | 1,47 | 0,45 | 7,2 |
| 200 | 1,71 | 0,52 | 5,99 |
| 280 | 2,05 | 0,62 | 4,94 |
| 450 | 2,64 | 0,8 | 3,88 |
| 800 | 3,62 | 1,1 | 2,83 |
| 900 | 3,87 | 1,18 | 2,65 |
| 1000 | 4,1 | 1,25 | 2,5 |
| 1500 | 5,16 | 1,57 | 1,99 |
| 1800 | 5,73 | 1,75 | 1,79 |
| 2000 | 6,09 | 1,86 | 1,68 |
| 2200 | 6,44 | 1,96 | 1,59 |
| 2400 | 6,78 | 2,07 | 1,54 |
| 2500 | 6,95 | 2,12 | 1,5 |
| 3000 | 7,74 | 2,36 | 1,33 |
