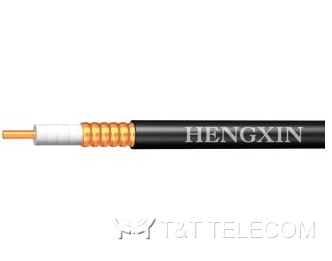

Hengxin HCAAYZ-50-12 — коаксиальный фидерный кабель 50 Ом с внешним проводником из гофрированной медной трубки диаметром 1/2″ для построения антенно-фидерного тракта. Оболочка малодымная, не содержащая галогенов, огнестойкая. Производитель — Hengxin Technology Ltd.; на основе кабеля возможно изготовление кабельных сборок по требованиям заказчика.
Информация для заказа
| Исполнение | Марка |
|---|---|
| Кабель в стандартной оболочке | HCAAY-50-12 |
| Кабель в огнестойкой оболочке | HCAAYZ-50-12 |
Конструкция
| Параметр | Диаметр | Материал |
|---|---|---|
| Внутренний проводник | 4,8 мм | омеднённый алюминий |
| Диэлектрик | 12,3 мм | вспененный полиэтилен |
| Внешний проводник | 13,9 мм | гофрированная медная трубка |
| Оболочка | 16,0 мм | PE, малодымная, не содержащая галогенов, огнестойкая |
Механические характеристики
| Параметр | Значение | Примечание |
|---|---|---|
| Мин. радиус изгиба, статический | 70 мм | один изгиб |
| Мин. радиус изгиба, динамический | 120 мм | повтор 15 раз |
| Предел прочности | 1200 Н | |
| Вес кабеля | 250 кг/км |
Электрические характеристики
| Параметр | Значение | Примечание |
|---|---|---|
| Волновое сопротивление | 50 ± 1 Ом | |
| Скорость распространения | 88% | номинальное значение |
| Сопротивление изоляции, мин. | 5000 МОм·км | DC 500 В, 1 минута |
| Погонная ёмкость | 76 пФ/м | номинальное значение |
| Диэлектрическая прочность | DC 4000 В | 1 минута |
| Сопротивление пост. току, внутр. проводник | 1,6 Ом/км | при 20 °C |
| Сопротивление пост. току, внешн. проводник | 1,9 Ом/км | при 20 °C |
| Пиковая мощность | 40 кВт | |
| Пиковое напряжение ВЧ | 1800 В | |
| Типовое значение КСВН | 1,15 | 10–3000 МГц |
| Типовое значение КСВН | 1,08 | 800–1000 МГц |
| Типовое значение КСВН | 1,08 | 1700–2000 МГц |
| Типовое значение КСВН | 1,08 | 2100–2400 МГц |
Затухание и средняя номинальная мощность
| Частота, МГц | Затухание, дБ/100 м | Мощность, кВт |
|---|---|---|
| 10 | 0,65 | 13,0 |
| 100 | 2,12 | 3,94 |
| 150 | 2,61 | 3,20 |
| 200 | 3,04 | 2,75 |
| 300 | 3,76 | 2,23 |
| 450 | 4,66 | 1,80 |
| 500 | 4,93 | 1,71 |
| 700 | 5,91 | 1,45 |
| 800 | 6,35 | 1,33 |
| 900 | 6,78 | 1,25 |
| 1000 | 7,18 | 1,18 |
| 1500 | 8,99 | 0,947 |
| 1700 | 9,64 | 0,884 |
| 1800 | 9,96 | 0,857 |
| 1900 | 10,27 | 0,828 |
| 2000 | 10,57 | 0,809 |
| 2100 | 10,87 | 0,784 |
| 2200 | 11,16 | 0,767 |
| 2400 | 11,72 | 0,730 |
| 2500 | 12,00 | 0,713 |
| 2700 | 12,55 | 0,684 |
| 3000 | 13,33 | 0,645 |
| 4000 | 15,75 | 0,543 |
| 5000 | 18,00 | 0,476 |
| 6000 | 20,06 | 0,426 |
| 8000 | 23,91 | 0,358 |
См. также кабель в стандартной оболочке HCAAY-50-12.
