Введение

Пассивная интермодуляция третьего порядка (PIM3)

Интермодуляционные искажения (PIM) возникают, когда два или более сигналов с разными частотами нелинейно смешиваются (амплитудная модуляция) и порождают новые нежелательные сигналы. Эти сигналы могут попадать в рабочий диапазон системы и вызывать значительные помехи. Это явление называется PIM или интермодуляционными искажениями. Наиболее критичными являются продукты третьего порядка (IM3).

По нашему опыту, простое практическое правило заключается в том, что каждый децибел пассивной интермодуляции снижает пропускную способность примерно на 8%. Таким образом, источник ПИМ с уровнем помех 6 дБ может снизить пропускную способность вдвое. В крайних случаях новые объекты не могут быть введены в эксплуатацию до устранения помех.

Эксперименты на месте показали значительное снижение скорости загрузки, связанное с небольшим увеличением PIM. Драйв-тесты выявили примерно 18%-ное падение скорости загрузки при увеличении уровня остаточной PIM с –125 дБм до –105 дБм.

Одновременно с этим важную роль играет коэффициент усиления антенны, определяющий, насколько эффективно антенна передаёт или принимает сигнал в заданном направлении. В этой статье мы разберём природу PIM3, её причины и способы минимизации, а также разберёмся с коэффициентом усиления антенн.

Оборудование по теме статьи

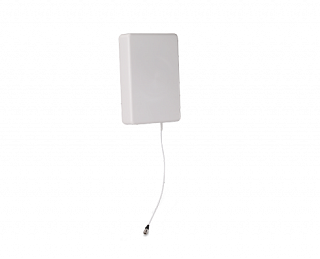

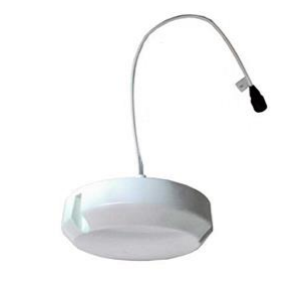

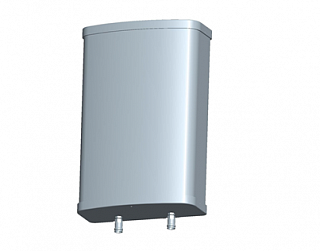

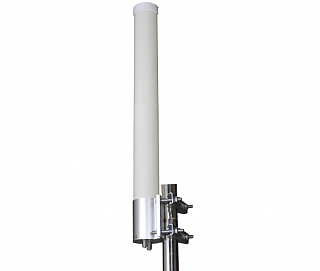

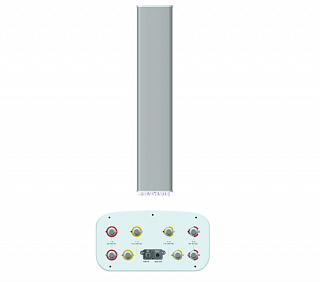

APXXB-8027-1365 антенна XPol 790-2690МГц 65° 13.5dBiЦена по запросуAPXXB-7038-1170 антенна XXPol 698-3800МГц 65° 11dBiЦена по запросуK804702618 Антенна 8-портовая панельная XPol 2x 698-960 / 2x 1710-2690 МГц, 14.5/18dBi, 65°, 2°-12°, 1.5m, 4.3-10 FemaleЦена по запросуАнтенна AC-5158HV12RFЦена по запросуAT010206271060NF антеннаЦена по запросуTQJ-0660XDZ-M АнтеннаЦена по запросу

PIM3: Определение и причины возникновения

Что такое PIM3?

Когда два или более сигналов с разными частотами нелинейно смешиваются (амплитудная модуляция) и порождают новые нежелательные сигналы. Эти сигналы могут попадать в рабочий диапазон системы и вызывать значительные помехи. Это явление называется PIM или интермодуляционными искажениями. Наиболее критичными являются продукты третьего порядка (IM3).

Как правило, сигналы PIM 3-го и 5-го порядков с наибольшей вероятностью попадают в полосу приёма с достаточной энергией, чтобы вызывать помехи, в то время как сигналы PIM 7-го и 9-го порядков обычно имеют очень низкую мощность.

Где возникает PIM?

PIM3 наиболее часто встречается в следующих компонентах:

• Антенны — особенно в местах соединения элементов антенны, пайке и конструкционных деталях.
• Коаксиальные кабели — в местах соединений, изгибов или механических повреждений.
• Разъёмы и адаптеры — некачественные соединения, коррозия или неправильное затягивание разъёмов могут стать источниками нелинейности.
• Крепёжные элементы (металлические конструкции) — различные болты, кронштейны и другие металлические элементы могут создавать паразитные сигналы, особенно если они сделаны из разнородных металлов.

Причины возникновения PIM

Взаимодействие механических компонентов обычно приводит к появлению нелинейных элементов. Это особенно заметно на стыке двух разных металлов. Примерами служат: неплотные кабельные соединения, загрязнённые разъёмы, некачественные дуплексеры или старые антенны.

Типичные факторы, влияющие на ПИМ при монтаже:

• Интерфейс сочленения разъёма (обычно тип N или DIN7/DIN16),
• Крепление кабеля (механическая стабильность соединения кабеля/разъёма),
• Материалы (рекомендуются латунь и медь, ферромагнитные материалы демонстрируют нелинейные характеристики),
• Чистота (загрязнение грязью или влагой),
• Аспекты, связанные с кабелем (качество и прочность кабеля),
• Механическая прочность (изгиб под воздействием ветра и вибрации),
• Среды с большими перепадами температур, солёным/загрязнённым воздухом или чрезмерными вибрациями, как правило, усугубляют ПИМ при монтаже.

Пассивная интермодуляция (PIM) за пределами антенны (Ржавый болт)
PIM не ограничивается проводным трактом передачи, но может возникать и за пределами антенны. Этот эффект также известен как пассивная интермодуляция (PIM) «ржавого болта». В таких случаях пассивная интермодуляция возникает после того, как сигналы покидают антенну передатчика, и возникающая в результате интермодуляция отражается обратно в приёмник. Термин «ржавый болт» появился потому, что во многих случаях источником интермодуляции может быть ржавый металлический объект, такой как сетчатый забор, сарай или даже водосточная труба.

Отражения, вызванные металлическими предметами, вполне ожидаемы. Однако в этих случаях металлические предметы не только отражают принимаемые сигналы, но и создают и излучают интермодуляционные артефакты. Интермодуляция происходит так же, как и в проводном тракте передачи сигнала, то есть на стыке двух разных металлов или стыках разнородных материалов. Электромагнитные волны создают поверхностные токи, которые смешиваются и переизлучаются (см. рисунок 7). Переизлученные сигналы обычно имеют очень низкую амплитуду. Однако если излучающий элемент (ржавый забор, сарай или водосточная труба) находится близко к приемнику базовой станции и его интермодуляционные составляющие попадают в полосу приема, результатом будет снижение чувствительности приемника.

PIM3 вызывается различными факторами:

• Использование магнитных материалов (никель, железо), создающих нелинейность в сигнальном пути.
• Некачественные соединения — слабый контакт между металлическими поверхностями приводит к микровозбудимости и нелинейным эффектам.
• Коррозия и окисление — окислённые или загрязнённые соединения вызывают непредсказуемые нелинейности.
• Механические напряжения — деформация кабелей, антенн и разъёмов может изменять их электромагнитные свойства.

Последствия PIM3

• Снижение качества сигнала и увеличение уровня шума.
• Снижение скорости передачи данных в беспроводных сетях.
• Увеличение вероятности отказов и ухудшение работы сети.
• Повышенное энергопотребление из-за необходимости компенсировать потери.

Методы борьбы с PIM3

Чтобы минимизировать PIM3, необходимо соблюдать несколько ключевых рекомендаций:

1.      Использовать компоненты с низким уровнем PIM (Low-PIM), которые изначально спроектированы для минимизации нелинейных искажений.

2.      Избегать магнитных материалов — применять разъёмы и элементы из меди, алюминия или латунных сплавов.

3.      Контролировать качество соединений — использовать правильные разъёмы и тщательно закручивать соединения.

4.      Избегать разнородных металлов в крепёжных элементах антенн.

5.      Проводить регулярное тестирование с помощью PIM-анализаторов для обнаружения проблемных зон.

Коэффициент усиления антенн

Определение

Коэффициент усиления антенны (Antenna Gain, G) — это отношение мощности сигнала, излучаемого в определённом направлении, к мощности, которую излучал бы изотропный излучатель (идеальная антенна, излучающая равномерно во всех направлениях). Измеряется в децибелах относительно изотропного излучателя (dBi) или дипольной антенны (dBd).

Влияние коэффициента усиления

Чем выше коэффициент усиления антенны, тем сильнее она направляет энергию в определённом направлении, что важно для:

• Базовых станций сотовой связи.
• Радиорелейных линий связи.
• Спутниковых систем.
• DAS-систем (распределённых антенн).

Однако усиление антенны связано с шириной диаграммы направленности: чем выше усиление, тем уже луч (и наоборот). Это важно учитывать при проектировании систем связи.

Как выбрать оптимальный коэффициент усиления?

При выборе антенны необходимо учитывать:

• Рабочий диапазон частот.
• Требуемую дальность связи.
• Условия эксплуатации (город, открытая местность, помещение).
• Ограничения по габаритам и весу антенны.

Взаимосвязь PIM3 и коэффициента усиления антенн

Антенны с высоким коэффициентом усиления могут быть более чувствительны к PIM3, так как усиливают не только полезный сигнал, но и паразитные интермодуляционные продукты. Поэтому в высокочувствительных системах (например, 5G) важно использовать антенны с минимальным PIM3.

Заключение

PIM3 — серьёзная проблема в современных радиочастотных системах, особенно в сотовых сетях, DAS и радиорелейных линиях. Нелинейные искажения в антеннах, кабелях и разъёмах могут снижать качество связи и приводить к значительным потерям. Минимизация PIM требует тщательного выбора компонентов, контроля соединений и регулярного тестирования.

Коэффициент усиления антенн — другой важный параметр, определяющий эффективность передачи и приёма сигнала. Правильный выбор антенны помогает повысить дальность связи, но требует учета направленности излучения.

Таким образом, для построения эффективных телекоммуникационных систем необходимо комплексно учитывать PIM3 и параметры антенн, чтобы достичь максимальной производительности сети.
