Что такое согласование импеданса?

Что такое согласование импеданса?

В электротехнике согласование импеданса — это практика проектирования или настройки входного или выходного импеданса электрического устройства для минимизации отражения сигнала или максимизации передачи мощности нагрузки. Например, согласование импеданса обычно используется для улучшения передачи мощности от радиопередатчика через соединительную линию передачи к антенне. Сигналы на линии передачи будут передаваться без отражений, если линия передачи заканчивается согласованным импедансом.

Концепция согласования импеданса широко распространена в электротехнике, но актуальна и в других приложениях, в которых форма энергии, не обязательно электрическая, передается между источником и нагрузкой, например, в акустике или оптике.

Электрическая цепь состоит из источников питания, таких как усилитель или генератор, и электрической нагрузки, такой как лампочка или линия передачи, имеющих импеданс источника. Этот импеданс источника эквивалентен сопротивлению, включенному последовательно с реактивным сопротивлением.

Согласно теореме о максимальной передаче мощности, когда сопротивление нагрузки равно сопротивлению источника, а реактивное сопротивление нагрузки равно отрицательному реактивному сопротивлению источника, максимальная мощность передается от источника и нагрузки. Это означает, что максимальная мощность может быть передана, если импеданс нагрузки равен комплексно сопряженному импедансу источника.

В цепях постоянного тока частота не влияет на согласование импеданса, что требует, чтобы сопротивление нагрузки соответствовало сопротивлению источника. Однако для цепей переменного тока реактивное сопротивление изменяется с частотой, то есть согласованное на одной частоте импеданс может не соответствовать импедансу на другой.

Почему важно согласование импеданса

Согласование импеданса имеет решающее значение для высокоскоростных и высокочастотных устройств, необходимо при проектировании печатных плат для выравнивания импеданса источника и нагрузки.

 В сверхвысокочастотных приложениях согласование импеданса является очень сложной задачей для инженеров-конструкторов. Это также сложно при проектировании ВЧ и СВЧ цепей. Влияние небольшой ошибки в согласовании импеданса приводит к искажению импульса и отражению сигналов.

 С ростом частоты окно ошибки уменьшается. А для более высоких частот важность максимальной передачи мощности становится критической. Схема работает правильно и эффективно, если импеданс согласован идеально. Если импеданс не согласован правильно, в схеме возникает множество негативных эффектов из-за отражения сигналов.

 Эти отраженные волны совпадают с переданными сигналами. И это может вызвать задержки в данных, фазовые искажения и снизить отношение сигнала к шуму.

В проектировании электрических и электронных цепей главной целью проектировщика является достижение максимальной мощности, которую может передать от источника к нагрузке.

Оборудование по теме статьи

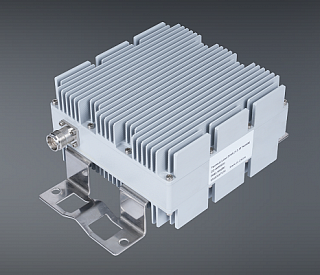

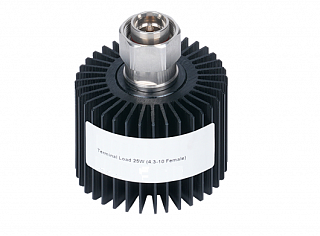

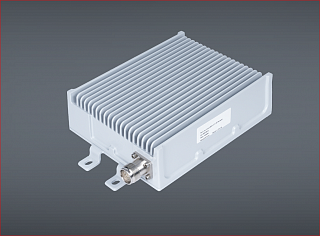

Согласованная нагрузка 50 Ом, 25 Вт, 0‑3000 МГц, -105dBcЦена по запросуСогласованная нагрузка 50 Ом, 200 Вт, 0‑3000 МГц, -160dBc, 4.3-10 FemaleЦена по запросуСогласованная нагрузка 50 Ом, 100 Вт, 0‑3000 МГц, -160dBc, 4.3-10 FemaleЦена по запросуСогласованная нагрузка 50 Ом, 50 Вт, 0‑3000 МГц, -160dBc, 4.3-10 FemaleЦена по запросуСогласованная нагрузка 50 Ом, 25 Вт, 0‑3000 МГц, -160dBc, 4.3-10 FemaleЦена по запросуСогласованная нагрузка 50 Ом, 10 Вт, 0‑3000 МГц, -160dBc, 4.3-10 FemaleЦена по запросу

Трансформатор согласования импеданса

Трансформатор используется для согласования импеданса источника и нагрузки. Входная мощность трансформатора такая же, как и выходная мощность трансформатора. Она только изменяет уровень напряжения электрической энергии. Она не изменяет уровень мощности.

Коэффициент трансформации устанавливается в соответствии с согласованием импеданса обеих сторон. Количество витков обмотки низкого напряжения меньше. И, следовательно, сопротивление обмотки низкого напряжения меньше по сравнению с сопротивлением обмотки высокого напряжения.

Поэтому для согласования импеданса трансформатор используется для соединения источника и нагрузки путем выбора соответствующего количества витков обмоток. Иногда этот трансформатор также называют согласующим трансформатором.

Коэффициент трансформации согласующего трансформатора определяется как квадратный корень из отношения сопротивления источника к сопротивлению нагрузки.

Согласование импеданса антенны

Обычное применение согласования импеданса — это соединение антенны с телевизором. Антенна является источником, потому что она обеспечивает сигнал. А телевизор считается нагрузкой, потому что он принимает сигнал.

Например, сопротивление антенны и кабеля составляет 75 Ом, а сопротивление телевизора — 300 Ом. В этом состоянии из-за разного импеданса максимальная мощность не может быть передана, что приводит к плохому приему сигнала.

Чтобы избежать этого состояния, используют трансформатор для согласования импеданса антенны и телевизора.

Согласование импеданса линии передачи

Линия передачи используется для передачи электроэнергии от источника к нагрузке. Очень важно, чтобы потери энергии при передаче мощности были нулевыми или как можно меньше. Для выполнения этой задачи импедансы источника и нагрузки должны соответствовать характеристическому импедансу линии передачи.

Характеристический импеданс — это отношение напряжения и тока в любой точке линии передачи. Для длинной линии передачи возможно наличие разного характеристического импеданса в разных положениях линии передачи.

Если импеданс не согласован, сигнал достигает нагрузки и отражается обратно к источнику. Он создает стоячую волну. Количество отраженной мощности можно измерить с помощью коэффициента отражения.
